ОСТ 34.10.762-97, ОСТ 34-10-764-97 Тройники сварные
Тройники сварные равнопроходные и переходные
Тройники сварные ОСТ 34.10.762-97, ОСТ 34-10-764-97
Тройники
Равнопроходные
- ОСТ34-10-762-97
- ОСТ36-24-77
Переходные
- ОСТ34-10-764-97
- ОСТ36-24-77
Область применения:
Тройники применяются для монтажа технологических трубопроводов ТЭС и нефтепроводов.
Характеристики тройников сварных:
- Условное давление, PN (Ру), Мпа: до 4,0
- Наружный диаметр, D, мм 325-1620
- Температура, t0C до + 4250
- Материалы: Ст3сп, 20, 09Г2С
Тройники сварные равнопроходные (переходные) из углеродистой и низколегированной стали для трубопроводов тепловых электростанций ОСТ 34-10-762-97, ОСТ 34-10-764-97.
Стандарт соответствует требованиям «Правил», утвержденным Госгортехнадзором РФ.
Допускается применение сварных равнопроходных (переходных) тройников для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.
Допускается применение сварных равнопроходных (переходных) тройников на Ру до 2,5 МПа при Т до 2000С и Ру до 2,2 МПа при Т до 4250С.
Пример условного обозначения сварного равнопроходного (переходного) тройника диаметром 530 мм и толщиной стенки корпуса 12 мм и штуцера 10 мм на условное давление Ру = 2,5 МПа: Тройник ТС 530х12/10-2,5 ОСТ 34-10-762-97
Пример условного обозначения сварного переходного тройника диаметром корпуса 820 мм с толщиной стенки 14 мм и с диаметром штуцера 219 мм с толщиной стенки 7 мм на Ру = 2,5 МПа: Тройник ТС 820х14-219х7-2,5 ОСТ 34-10-764-97

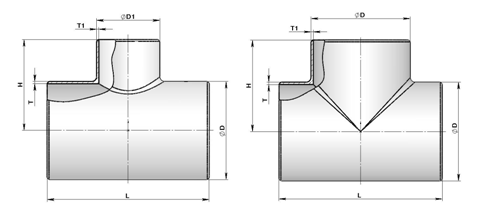

Технические характеристики сварных тройников ОСТ 34-10-762-97, ОСТ 34-10-764-97
|
Dу, мм |
D, мм |
Т, мм |
D1, мм |
Т1, мм |
L, мм |
H, мм |
Pу, МПа (кгс/см2) |
Масса,кг |
|
ОСТ 34-10-762-97 | ||||||||
|
300 |
325 |
8 |
325 |
8 |
550 |
325 |
1.6 (16) |
41,8 |
|
10 |
10 |
550 |
325 |
2.5 (25) |
52,1 | |||
|
16 |
16 |
550 |
325 |
4.0 (40) |
80,5 | |||
|
350 |
377 |
11 |
377 |
11 |
650 |
350 |
2.5 (25) |
74,2 |
|
18 |
18 |
650 |
350 |
4.0 (40) |
119,5 | |||
|
400 |
426 |
10 |
426 |
10 |
700 |
395 |
1.6 (16) |
83 |
|
16 |
12 |
700 |
395 |
2.5 (25) |
125,9 | |||
|
22 |
16 |
700 |
395 |
4.0 (40) |
163,9 | |||
|
500 |
530 |
11 |
530 |
8 |
700 |
445 |
2.5 (25) |
120,8 |
|
18 |
8 |
700 |
445 |
4.0 (40) |
178,5 | |||
|
600 |
630 |
10 |
630 |
10 |
1000 |
535 |
1.0 (10) |
177,5 |
|
14 |
12 |
1000 |
535 |
1.6 (16) |
239,9 | |||
|
18 |
14 |
1000 |
535 |
2.5 (25) |
295,6 | |||
|
700 |
720 |
11 |
720 |
9 |
1100 |
580 |
1.0 (10) |
227,9 |
|
18 |
9 |
1100 |
580 |
1.6 (16) |
336,2 | |||
|
22 |
14 |
1100 |
580 |
2.5 (25) |
427,7 | |||
|
800 |
820 |
14 |
820 |
9 |
1200 |
630 |
1.0 (10) |
337,6 |
|
18 |
11 |
1200 |
630 |
1.6 (16) |
440,8 | |||
|
22 |
18 |
1200 |
630 |
2.5 (25) |
610,9 | |||
|
1000 |
1020 |
14 |
1020 |
10 |
1600 |
790 |
0.6 (6) |
575,5 |
|
18 |
14 |
1600 |
790 |
1.0 (10) |
704,9 | |||
|
22 |
14 |
1600 |
790 |
1.6 (16) |
881,2 | |||
|
1200 |
1220 |
14 |
1220 |
11 |
1800 |
890 |
0.6 (6) |
777,7 |
|
18 |
14 |
1800 |
890 |
1.0 (10) |
1166,3 | |||
|
25 |
18 |
1800 |
890 |
1.6 (16) |
1344,1 | |||
|
1400 |
1420 |
18 |
1420 |
14 |
2100 |
1030 |
0.6 (6) |
1353,8 |
|
22 |
14 |
2100 |
1030 |
1.0 (10) |
1580,8 | |||
|
25 |
25 |
2100 |
1030 |
1.6 (16) |
1966,4 | |||
|
1600 |
1620 |
18 |
1620 |
14 |
2200 |
1130 |
0.6 (6) |
1605,2 |
|
22 |
18 |
2200 |
1130 |
1.0 (10) |
1926,4 | |||
|
ОСТ 34-10-764-97 | ||||||||
|
300 |
325 |
13 |
159 |
7 |
400 |
285 |
4.0 (40) |
41,4 |
|
13 |
219 |
11 |
500 |
305 |
4.0 (40) |
55,3 | ||
|
10 |
273 |
8 |
500 |
305 |
4.0 (40) |
43,4 | ||
|
350 |
377 |
15 |
219 |
9 |
600 |
330 |
4.0 (40) |
82,7 |
|
15 |
273 |
14 |
600 |
330 |
4.0 (40) |
140,6 | ||
|
18 |
325 |
13 |
600 |
350 |
4.0 (40) |
169,8 | ||
|
400 |
426 |
16 |
273 |
14 |
600 |
355 |
4.0 (40) |
102,9 |
|
22 |
377 |
8 |
700 |
375 |
4.0 (40) |
129,7 | ||
|
22 |
325 |
15 |
700 |
375 |
4.0 (40) |
134,6 | ||
|
500 |
530 |
11 |
325 |
10 |
700 |
425 |
2.5 (25) |
107,2 |
|
14 |
377 |
9 |
700 |
425 |
2.5 (25) |
129,3 | ||
|
14 |
426 |
10 |
700 |
445 |
2.5 (25) |
132,3 | ||
|
600 |
630 |
14 |
377 |
11 |
700 |
475 |
2.5 (25) |
156,5 |
|
14 |
426 |
12 |
800 |
495 |
2.5 (25) |
180,8 | ||
|
18 |
530 |
8 |
800 |
495 |
2.5 (25) |
208,4 | ||
|
700 |
720 |
18 |
426 |
9 |
900 |
540 |
2.5 (25) |
279,4 |
|
18 |
530 |
11 |
900 |
540 |
2.5 (25) |
281,8 | ||
|
18 |
630 |
14 |
900 |
580 |
2.5 (25) |
297,9 | ||
|
800 |
820 |
18 |
530 |
14 |
1000 |
590 |
2.5 (25) |
365,4 |
|
22 |
630 |
12 |
1000 |
630 |
2.5 (25) |
428 | ||
|
22 |
720 |
14 |
1100 |
630 |
2.5 (25) |
477,3 | ||
|
1000 |
1020 |
22 |
630 |
14 |
1000 |
730 |
2.5 (25) |
438,4 |
|
22 |
720 |
18 |
1200 |
730 |
2.5 (25) |
676,7 | ||
|
18 |
820 |
18 |
1200 |
730 |
2.5 (25) |
735,8 | ||
|
1200 |
1220 |
25 |
720 |
18 |
1200 |
830 |
2.5 (25) |
884,6 |
|
25 |
820 |
22 |
1200 |
830 |
2.5 (25) |
901,9 | ||
|
25 |
1020 |
10 |
1400 |
890 |
1.6 (16) |
948,8 | ||
|
1400 |
1420 |
22 |
820 |
12 |
1200 |
930 |
1.6 (16) |
878,5 |
|
22 |
1020 |
18 |
1500 |
990 |
1.6 (16) |
1151,8 | ||
|
22 |
1220 |
22 |
1800 |
990 |
1.6 (16) |
1427,2 | ||
|
1600 |
1620 |
25 |
1020 |
18 |
1500 |
1090 |
1.6 (16) |
1479 |
|
25 |
1220 |
22 |
1800 |
1090 |
1.6 (16) |
1782,1 | ||
|
25 |
1420 |
25 |
2100 |
1130 |
1.6 (16) |
2174,7 | ||
