Характеристики

PN max МПа 10,0
PN МПа 10,0 МПа
DN мм/ Lмм 300
Материал основных деталей сталь 09Г2С.
Присоединение под приварку
Особенности ля стационарной установки на участках газопроводов в качестве устройства регулирующего поток природного, нефтяного и искусственного углеродного газов в районах добычи, производства и хранения
Материал Коррозийностойкая (нержавеющая) сталь
Наименование по номеру чертежа С.КРГ 300-00-00-Э
Нажмите на кнопку "КАК ЗАКАЗАТЬ", чтобы узнать о других способах сделать заказ

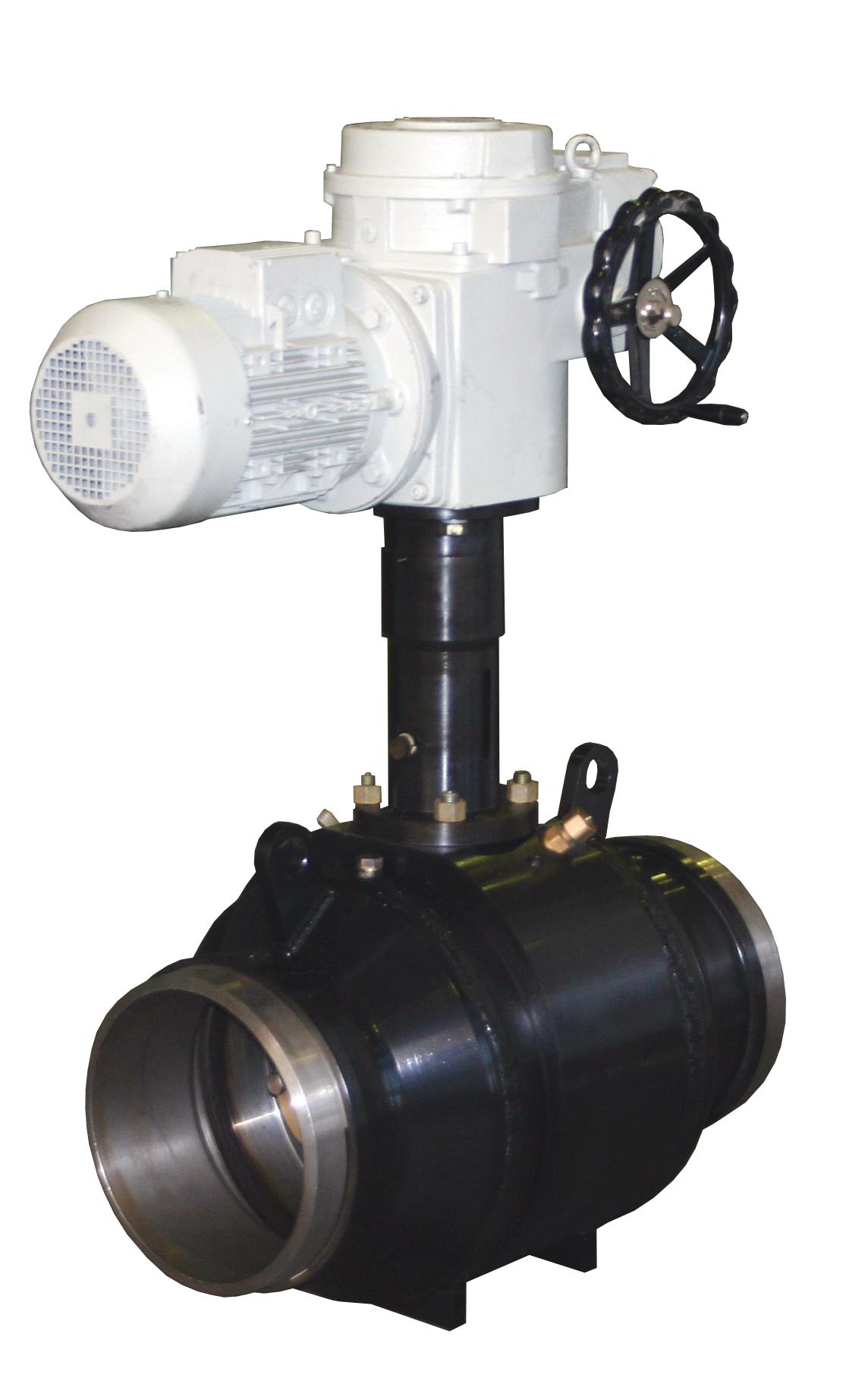

Клапан регулирующий DN 300 PN 10 МПа

Предназначен для стационарной установки на участках газопроводов в качестве устройства регулирующего поток природного, нефтяного и искусственного углеродного газов в районах добычи, производства и хранения.

  Способы установки:

  • в обслуживаемых помещениях;
  • подземно, без сооружения колодцев с засыпкой в траншее;
  • наземно, на открытом воздухе без защитных сооружений от атмосферных воздействий.

Вид присоединения к трубопроводу - сварка.
Материал корпуса - сталь 09Г2С.
Привод - Рэм ТЭК-01.В.600.96.5.V.18.0.а.УХЛ1 в комплекте с переходником ОФТ.20.384.13.00.00.
Тип уплотнения затвора - металл по металлу.
Тип корпуса - цельносварной.

Технические характеристики

Время
     закрытия, не более 10 с
     открытия, не более 6 с
Давление
     рабочее 8,0 МПа
     расчетное 10,0 МПа
     рaбочий перепад давления Δ 8,0 МПа
Класс герметичности по ГОСТ 23866-87 1
Климатическое исполнение по ГОСТ 15150-89 УХЛ1
Пропускная способность клапана, max 763 м3
Рабочая среда газ
Диаметр
     номинальный 300 мм
     трубопровода, к которому присоединяется клапан 325×12
Расход среды максимальный, макс 800000 м3
Температура
     рабочая от +50 до -10 оС
     расчетная от +170 до -60 оС
Масса изделия 465 кг
