Ду 15-32, с поршневым приводом
|
НАЗНАЧЕНИЕ Клапаны предназначены для дистанционного открытия/перекрытия потока рабочей среды в трубопроводе при подаче/снятии электрического сигнала.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Условный диаметр Ду, мм |
15-32 |
|
Рабочая среда |
Теплоноситель тепловых сетей, вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей. |
|
Условное давление рабочей среды Ру, МПа |
1.6 |
|
Температура рабочей среды, оС |
150 – вода; 80 – воздух и др. газы |
|
Напряжение питания электромагнита, В |
220±22 |
|
Род тока питания электромагнита |
Переменный, частотой 50Гц |
|
Продолжительность включения электромагнита ПВ, % |
100 |
|
Потребляемая мощность электромагнита, Вт |
Не более 8 |
|
Степень защиты электромагнита |
IP 54 |
|
Время полного открытия или закрытия клапана, с |
Не более 5 |
|
Ду, мм | 15 | 20 | 25 | 32 |
|
Коэффициент условной пропускной способности, Кvy, м3/ч | 3,2 | 5,0 | 8,0 | 12,5 |
|
Минимальный перепад давления на клапанной тарели *, МПа (кгс/см2) | 0,03 (0,3) | |||
* - для обеспечения нормальной работы клапана требуется перепад давлений на клапанной тарели не ниже минимального
ГАБАРИТЫ
(при нажатии на чертеж - открывается в увеличенном виде)
Исполнение фланцевое Исполнение под приварку
| Ду | Исполнение под приварку | Исполнение фланцевое | ||||||||||||
| мм | Масса, кг | мм | n | Масса, кг | ||||||||||
| L | H | A | d2 | d3 | L | H | A | D1 | D2 | d1 | ||||
| 15 | 280 | 235 | 190 | 15 | 21 | 6.9 | 228 | 235 | 190 | 65 | 95 | 14 | 4 | 8.0 |
| 20 | 294 | 20 | 27 | 7.0 | 256 | 75 | 105 | 14 | 4 | 8.5 | ||||
| 25 | 314 | 245 | 25 | 32 | 7.5 | 264 | 245 | 85 | 115 | 14 | 4 | 10.1 | ||
| 32 | 336 | 32 | 40 | 8.2 | 298 | 100 | 135 | 18 | 4 | 14.4 | ||||

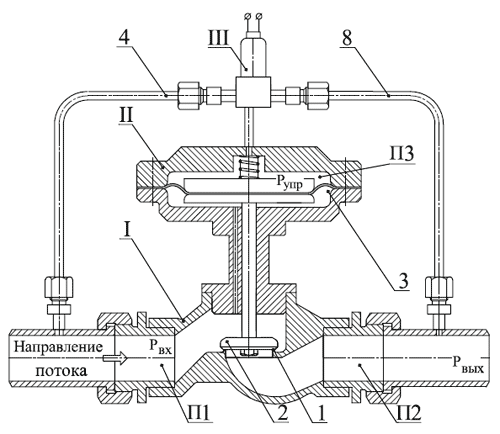

ПРИНЦИП ДЕЙСТВИЯ
I - исполнительный клапан;
II – поршневой привод исполнительного клапана;
III - электромагнитный клапан;
1 - седло клапана;
2 - клапанная тарель;
3 - поршень привода;
4, 8 - импульсные трубки.
Клапан запорный электромагнитный с сервоприводом нормально-закрытый состоит из исполнительного клапана I, поршневого привода II и электромагнитного клапана III. Направление потока среды через исполнительный клапан I показано стрелкой. При подаче напряжения питания на электромагнитный клапан III, он открывается и соединяет управляющую полость П3 привода через импульсную трубку 8 с выходной полостью П2. Давление Рупр в управляющей полости П3 падает и поршневой привод перемещает клапанную тарель 2 в сторону открытия. При снятии напряжения питания с электромагнитного клапана III он закрывается, сброс рабочей среды из полости П3 в полость П2 прекращается . Давление Pупр в полости П3 возрастает за счёт поступления рабочей среды со входной полости П1 клапана по импульсной трубке 4 через дроссель (на рис. не показан) и поршневой привод перемещает клапанную тарель 2 на закрытие. Электромагнитный клапан III снабжён ручным дублёром, что позволяет управлять клапаном при отсутствии электропитания. Следует иметь ввиду, что для нормальной работы данного клапана необходимо определённое превышение входного давление Рвх над выходным давлением Рвых (минимально-необходимый перепад).
ЗАВИСИМОСТЬ РАСХОДА ОТ ПЕРЕПАДА ДАВЛЕНИЯ
Ду 40-200, с поршневым приводом
 |
НАЗНАЧЕНИЕ Клапаны предназначены для дистанционного и автоматического регулирования потоков рабочей среды с целью поддержания одного или нескольких параметров технологического процесса в требуемых пределах.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Условный диаметр Ду, мм |
40-200 |
|
Рабочая среда |
Теплоноситель тепловых сетей, вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей. |
|
Условное давление рабочей среды Ру, МПа |
1.6 |
|
Температура рабочей среды, оС |
150 – вода; 80 – воздух и др. газы |
|
Напряжение питания электромагнита, В |
220±22 |
|
Род тока питания электромагнита |
Переменный, частотой 50Гц |
|
Продолжительность включения электромагнита ПВ, % |
100 |
|
Потребляемая мощность электромагнита, Вт |
Не более 8 |
|
Степень защиты электромагнита |
IP 54 |
|
Время полного открытия или закрытия клапана, с |
не более 5 |
|
Ду, мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|
Коэффициент условной пропускной способности, Кvy, м3/ч | 20 | 32 | 50 | 80 | 125 | 190 | 280 | 420 |
|
Минимальный перепад давления на клапанной тарели *, МПа (кгс/см2) | 0,08 (0,8) | 0,06 (0,6) | 0,05 (0,5) | 0,03 (0,3) | ||||
* - для обеспечения нормальной работы клапана требуется перепад давлений на клапанной тарели не ниже минимального
ГАБАРИТЫ
(при нажатии на чертеж - открывается в увеличенном виде)
| Ду | L | H | E | D1 | D2 | d1 | n | Масса, кг |
| мм | ||||||||
| 40 | 200 | 280 | 260 | 110 | 145 | 18 | 4 | 15.5 |
| 50 | 230 | 283 | 290 | 125 | 160 | 18 | 4 | 17 |
| 65 | 290 | 304 | 350 | 145 | 180 | 18 | 4 | 29.5 |
| 80 | 310 | 344 | 370 | 160 | 195 | 18 | 4 | 34 |
| 100 | 350 | 372 | 420 | 180 | 215 | 18 | 8 | 44 |
| 125 | 400 | 399 | 460 | 210 | 245 | 18 | 8 | 63 |
| 150 | 480 | 414 | 540 | 240 | 280 | 22 | 8 | 98 |
| 200 | 600 | 560 | 660 | 295 | 335 | 22 | 12 | 155 |
ПРИНЦИП ДЕЙСТВИЯ
I - исполнительный клапан;
II – поршневой привод исполнительного клапана;
III - электромагнитный клапан;
1 - седло клапана;
2 - клапанная тарель;
3 - поршень привода;
4, 8 - импульсные трубки;
9 – фильтр.
Клапан запорный электромагнитный с сервоприводом нормально-закрытый состоит из исполнительного клапана I, поршневого привода II и электромагнитного клапана III. Направление потока среды через исполнительный клапан I показано стрелкой. При подаче напряжения питания на электромагнитный клапан III, он открывается и соединяет управляющую полость П3 привода через импульсную трубку 8 с выходной полостью П2. Давление Рупр в управляющей полости П3 падает и поршневой привод перемещает клапанную тарель 2 в сторону открытия. При снятии напряжения питания с электромагнитного клапана III он закрывается, сброс рабочей среды из полости П3 в полость П2 прекращается . Давление Pупр в полости П3 возрастает за счёт поступления рабочей среды со входной полости П1 клапана по импульсной трубке 4 через дроссель (на рис. не показан) и поршневой привод перемещает клапанную тарель 2 на закрытие. Электромагнитный клапан III снабжён ручным дублёром, что позволяет управлять клапаном при отсутствии электропитания. Следует иметь ввиду, что для нормальной работы данного клапана необходимо определённое превышение входного давление Рвх над выходным давлением Рвых (минимально-необходимый перепад).
ЗАВИСИМОСТЬ РАСХОДА ОТ ПЕРЕПАДА ДАВЛЕНИЯ
Ду 15-32, с мембранным приводом
|
НАЗНАЧЕНИЕ Клапаны предназначены для дистанционного открытия/перекрытия потока рабочей среды в трубопроводе при подаче/снятии электрического сигнала.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Условный диаметр Ду, мм |
15-32 |
|
Рабочая среда |
Холодная и горячая вода, теплоноситель тепловых сетей, воздух и др. газы |
|
Условное давление рабочей среды Ру, МПа |
1.6 |
|
Температура рабочей среды, оС |
150 – вода; 80 – воздух и др. газы |
|
Напряжение питания электромагнита, В |
220±22 |
|
Род тока питания электромагнита |
Переменный, частотой 50Гц |
|
Продолжительность включения электромагнита ПВ, % |
100 |
|
Потребляемая мощность электромагнита, Вт |
Не более 8 |
|
Степень защиты электромагнита |
IP 54 |
|
Время полного открытия или закрытия клапана, с |
не более 5 |
|
Ду, мм | 15 | 20 | 25 | 32 |
|
Коэффициент условной пропускной способности, Кvy, м3/ч | 3,2 | 5,0 | 8,0 | 12,5 |
|
Минимальный перепад давления на клапанной тарели *, МПа (кгс/см2) | 0,03 (0,3) | |||
* - для обеспечения нормальной работы клапана требуется перепад давлений на клапанной тарели не ниже минимального
ГАБАРИТЫ
(при нажатии на чертеж - открывается в увеличенном виде)
Исполнение фланцевое Исполнение под приварку
| Ду | Исполнение под приварку | Исполнение фланцевое | ||||||||||||
| мм | Масса, кг | мм | n | Масса, кг | ||||||||||
| L | H | A | d2 | d3 | L | H | A | D1 | D2 | d1 | ||||
| 15 | 280 | 282 | 190 | 15 | 21 | 7.5 | 228 | 282 | 190 | 65 | 95 | 14 | 4 | 9.1 |
| 20 | 294 | 20 | 27 | 7.6 | 256 | 75 | 105 | 14 | 4 | 10.0 | ||||
| 25 | 314 | 25 | 32 | 8.6 | 264 | 85 | 115 | 14 | 4 | 12.7 | ||||
| 32 | 336 | 32 | 40 | 9.3 | 298 | 100 | 135 | 18 | 4 | 15.5 | ||||
ПРИНЦИП ДЕЙСТВИЯ
I - исполнительный клапан;
II – мембранный привод исполнительного клапана;
III - электромагнитный клапан;
1 - седло клапана;
2 - клапанная тарель;
3 - мембрана привода;
4, 8 - импульсные трубки.
Клапан запорный электромагнитный с сервоприводом нормально-закрытый состоит из исполнительного клапана I, мембранного привода II и электромагнитного клапана III. Направление потока среды через исполнительный клапан I показано стрелкой. При подаче напряжения питания на электромагнитный клапан III, он открывается и соединяет управляющую полость П3 привода через импульсную трубку 8 с выходной полостью П2. Давление Рупр в управляющей полости П3 падает и мембранный привод перемещает клапанную тарель 2 в сторону открытия. При снятии напряжения питания с электромагнитного клапана III он закрывается, сброс рабочей среды из полости П3 в полость П2 прекращается . Давление Pупр в полости П3 возрастает за счёт поступления рабочей среды со входной полости П1 клапана по импульсной трубке 4 через дроссель (на рис. не показан) и мембранный привод перемещает клапанную тарель 2 на закрытие. Электромагнитный клапан III снабжён ручным дублёром, что позволяет управлять клапаном при отсутствии электропитания. Следует иметь ввиду, что для нормальной работы данного клапана необходимо определённое превышение входного давление Рвх над выходным давлением Рвых (минимально-необходимый перепад).
ЗАВИСИМОСТЬ РАСХОДА ОТ ПЕРЕПАДА ДАВЛЕНИЯ
Ду 40-50, с мембранным приводом
|
НАЗНАЧЕНИЕ Клапаны предназначены для дистанционного открытия/перекрытия потока рабочей среды в трубопроводе при подаче/снятии электрического сигнала.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Условный диаметр Ду, мм |
40,50 |
|
Рабочая среда |
Теплоноситель тепловых сетей, вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей. |
|
Условное давление рабочей среды Ру, МПа |
1.6 |
|
Температура рабочей среды, оС |
150 – вода; 80 – воздух и др. газы |
|
Напряжение питания электромагнита, В |
220±22 |
|
Род тока питания электромагнита |
Переменный, частотой 50Гц |
|
Продолжительность включения электромагнита ПВ, % |
100 |
|
Потребляемая мощность электромагнита, Вт |
Не более 8 |
|
Степень защиты электромагнита |
IP 54 |
|
Время полного открытия или закрытия клапана, с |
не более 5 |
|
Ду, мм | 40 | 50 |
|
Коэффициент условной пропускной способности, Кvy, м3/ч | 20 | 32 |
|
Минимальный перепад давления на клапанной тарели *, МПа (кгс/см2) | 0,05 (0,5) | |
* - для обеспечения нормальной работы клапана требуется перепад давлений на клапанной тарели не ниже минимального
ГАБАРИТЫ
(при нажатии на чертеж - открывается в увеличенном виде)
| Ду | L | H | E | D1 | D2 | d1 | n | Масса, кг |
| мм | ||||||||
| 40 | 200 | 422 | 260 | 110 | 145 | 18 | 4 | 15.5 |
| 50 | 230 | 290 | 125 | 160 | 18 | 4 | 17 | |
ПРИНЦИП ДЕЙСТВИЯ
I - исполнительный клапан;
II – мембранный привод исполнительного клапана;
III - электромагнитный клапан;
1 - седло клапана;
2 - клапанная тарель;
3 - мембрана привода;
4, 8 - импульсные трубки;
9 – шаровой кран.
Клапан запорный электромагнитный с сервоприводом нормально-закрытый состоит из исполнительного клапана I, мембранного привода II и электромагнитного клапана III. Направление потока среды через исполнительный клапан I показано стрелкой. При подаче напряжения питания на электромагнитный клапан III, он открывается и соединяет управляющую полость П3 привода через импульсную трубку 8 с выходной полостью П2. Давление Рупр в управляющей полости П3 падает и мембранный привод перемещает клапанную тарель 2 в сторону открытия. При снятии напряжения питания с электромагнитного клапана III он закрывается, сброс рабочей среды из полости П3 в полость П2 прекращается . Давление Pупр в полости П3 возрастает за счёт поступления рабочей среды со входной полости П1 клапана по импульсной трубке 4 через дроссель (на рис. не показан) и мембранный привод перемещает клапанную тарель 2 на закрытие. Электромагнитный клапан III снабжён ручным дублёром, что позволяет управлять клапаном при отсутствии электропитания. Следует иметь ввиду, что для нормальной работы данного клапана необходимо определённое превышение входного давление Рвх над выходным давлением Рвых (минимально-необходимый перепад).
ЗАВИСИМОСТЬ РАСХОДА ОТ ПЕРЕПАДА ДАВЛЕНИЯ
МОНТАЖ
Клапаны устанавливаются на горизонтальных участках трубопровода, электромагнитными клапанами вверх. Допускается установка клапанов на вертикальных участках трубопровода. Направление потока должно совпадать с направлением стрелки на корпусе.
Рекомендуется при монтаже клапанов обеспечить прямые участки трубопровода: ~ 10Ду до клапана и ~ 5Ду после клапана.
