Характеристики

PN max МПа 8,0
PN МПа 8,0 МПа
DN мм/ Lмм 300
Присоединение под приварку
Особенности для эксплуатации в качестве запорной арматуры на газовых турбинах
Обозначения Ручной привод / Дистанционное управление
Наименование по номеру чертежа Ж127-Р30
Нажмите на кнопку "КАК ЗАКАЗАТЬ", чтобы узнать о других способах сделать заказ

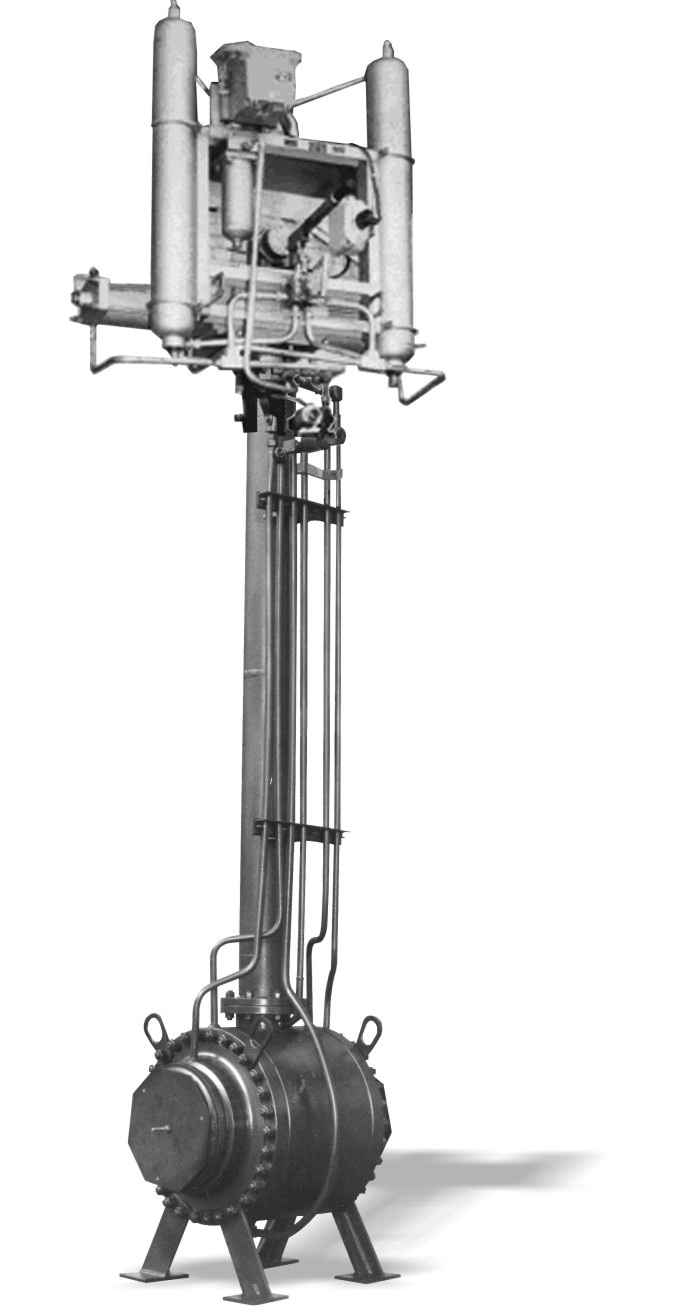

Кран шаровой DN 300 PN 8 МПа подземного исполнения


Кран с пневмогидроприводом подземной установки предназначен для эксплуатации в качестве запорной арматуры на газовых турбинах. Конструктивное исполнение шарового крана: разборный корпус с двумя фланцами, седла прижимаются набором цилиндрических пружин сжатия, уплотняющий элемент в паре "седло-шар" - полиуретановое кольцо. Основные детали крана изготовлены из поковок. Пневмогидропривод выполнен по оригинальной схеме: вращающий момент двумя гидроцилиндрами двойного действия через кулисный механизм.

Технические характеристики

Условный проход 300 мм
Рабочее давление 8 МПа (80 кгс/см2)
Рабочая среда нефть, нефтепродукты, неагрессивный природный газ, содержащий жидкие углеводороды, метанол, этиленгликоль, турбинные масла, воду и механические примеси
Температура окружающей среды -60 ... +45 оС
Температура рабочей среды -60 ... +80 оС
Присоединение к трубопроводу концы под приварку
Присоединительные размеры: к арматуре, М20 х 1,5;
Герметичность затвора по ГОСТ 9544 класс В
Герметичность крана наружная 0 см3/мин
Климатическое исполнение по ГОСТ 15150 УХЛ1
Управление краном ручное (насосом), местное дистанционнное
Напряжение управления постоянное 110 В
Исполнение электрооборудования взрывозащищенное
Время перестановки крана (ручное) 3 мин
Габаритные размеры 1240 х 975 х 3900 мм
