Затвор дисковый поворотный

Заказать товар Задать вопрос

Характеристики

PN max МПа 0,04
PN МПа 0,25 МПа / 0,4 МПа
DN мм/ Lмм 50 / 80 / 100 / 125 / 150 / 200
Особенности для установки на силовых масляных трансформаторах и реакторах в качестве запорного устройства в системах их охлаждения и маслопроводах
Обозначения энергетическое оборудование / Ручной привод
Нажмите на кнопку "КАК ЗАКАЗАТЬ", чтобы узнать о других способах сделать заказ

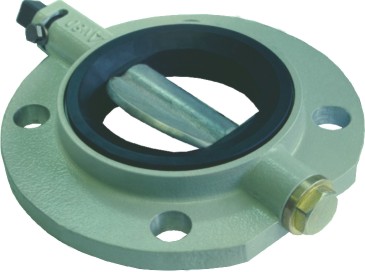

Затвор дисковый поворотный



Предназначен для установки на силовых масляных трансформаторах и реакторах в качестве запорного устройства в системах их охлаждения и маслопроводах.

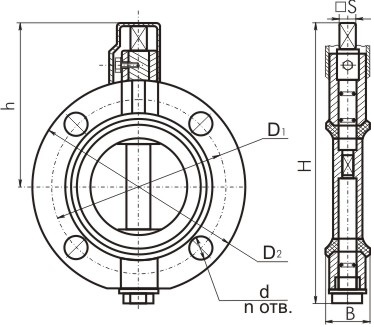

Типоразмеры выпускаемых затворов

Типоразмер затвора

h

D1 диаметр

D2 диаметр

d диаметр

H

S

B

n

DN 50

111

110

140

14

190

14

35

4

DN 80

124

150

180

18

216

14

35

4

DN 100

145

170

205

18

257

17

41

4

DN 125

165

210

245

18

296

19

46

8

DN 150

188

240

280

22

335

19

47

8

DN 200

220

295

335

23

395

27

74

8



Технические характеристики

Наименование

DN 50

DN 80

DN 100

DN 125

DN 150

DN 200

Условный проход DN, мм

50

80

100

125

150

200

Рабочее давление, МПа (кгс/см2)

0,3 (3)

0,3 (3)

0,3 (3)

0,45 (4,5)

0,45 (4,5)

0,2 (2)

Крутящий момент на приводе, наибольший, кгс*м

3

3

3,2

5,1

15

12,5

длина

140

180

205

245

280

335

ширина

35

35

41

46

47

74

высота

190

216

257

296

335

395

Масса, кг

1

1,4

1,9

3

4

7

Рабочая среда - трансформаторное масло ТК по ГОСТ 982 или ГК по ТУ 381011025.
Температура рабочей среды, не более, -45 ... +95 (градусов по Цельсию).
Температура окружающей среды, не более, -60 ... +40 (градусов по Цельсию).
Привод - ручной.

Гарантийный срок: 24 месяца с даты ввода в эксплуатацию, но не более 36 месяцев со дня приемки ОТК предприятием-изготовителем.

Климатическое исполнение - УХЛ1
